Ajuda de JigsawDesigner
Edita la geometria amb eines vectorials
JigsawDesigner ofereix vuit eines per crear i refinar geometria SVG. L’estat de selecció, la jerarquia i les ordres reversibles mantenen les edicions connectades a l’arbre real.
Navega pel llenç

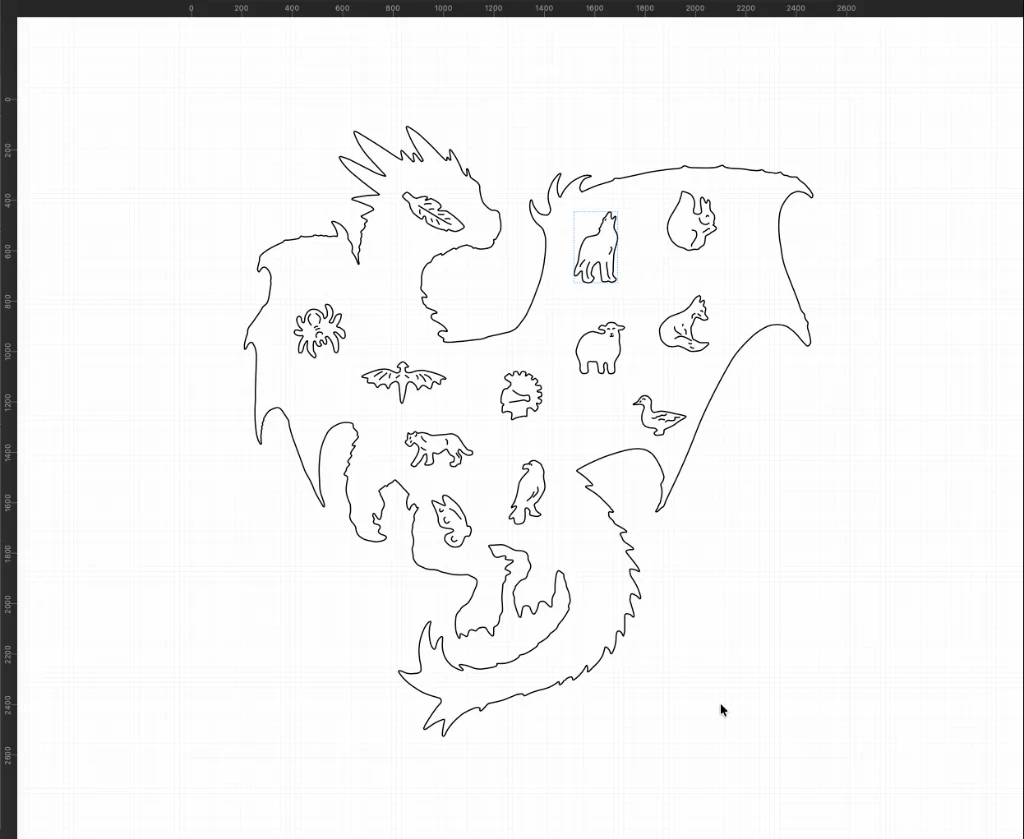

Desplaça’t i apropa’t per examinar tot el contorn o una connexió petita. Els regles i la quadrícula opcional donen referència d’escala.
Tria l’eina correcta
Select mou i transforma; Point Edit canvia ancoratges i nanses; Pencil dibuixa lliurement; Line, Rectangle, Circle i Polygon creen formes; Bezier crea corbes controlades.
Utilitza el tauler Tools per a accions ràpides
El tauler Tools mostra l’eina activa i manté a prop les ordres de selecció i llenç. Utilitza’l per copiar, suprimir, restablir, fer zoom i seleccionar formes.
Selecciona i transforma elements del document
Fes clic per seleccionar, Shift-clic per afegir a la selecció i entra als grups per editar contingut imbricat. Les nanses canvien la mida i giren al voltant del centre; Shape Info dona valors precisos.
- Bloqueja les proporcions durant l’escala
- Utilitza Layers per a la jerarquia imbricada
- Els elements superiors bloquejats o ocults afecten l’edició
- Desfés i refés els canvis basats en ordres
Comprova els valors del document

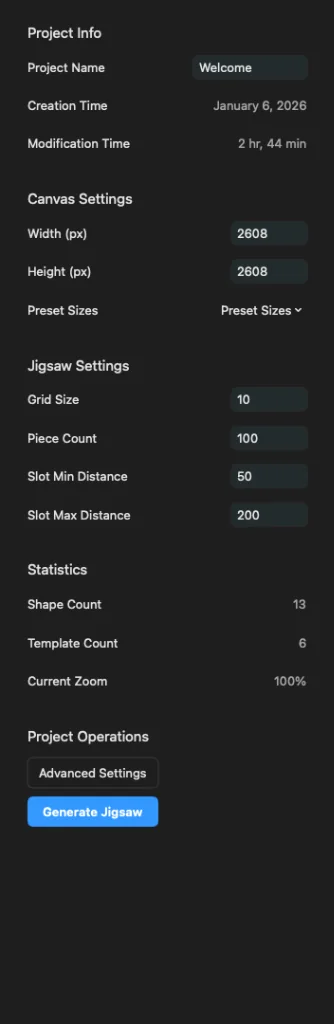

Project Info conté el nom, la mida del llenç, els paràmetres, les estadístiques i els controls. Aquests valors s’apliquen al document, no a una forma seleccionada.
Continua i uneix camins oberts
La versió 1.6.0 ofereix un resultat Pencil més suau i fluxos per continuar o unir contorns oberts. Examina la unió i utilitza Point Edit quan calgui refinar-la.
