Importe ou desenhe a geometria-fonte
Importe um SVG ou desenhe um contorno fechado com ferramentas vetoriais. Antes de gerar, confira a escala, os grupos e a geometria visível na tela.
JigsawDesigner 1.6.0 · iPhone, iPad e Mac
Transforme um contorno fechado em linhas de corte editáveis
Desenhe ou importe um contorno vetorial, escolha um perfil de encaixe, gere o padrão interno e refine o SVG antes de ele sair do projeto.
ContornoSVG
SVG geradoSVG
Anatomia das linhas de corte
Um arquivo de linhas de corte contém geometria, não uma predefinição da máquina
O contorno externo define a silhueta do quebra-cabeça. As linhas de corte internas o dividem em peças, enquanto um perfil de encaixe dá forma às conexões ao longo dessas linhas. O JigsawDesigner mantém essa geometria como caminhos e grupos SVG editáveis. Material, kerf, potência, velocidade e outras configurações de produção ainda devem ser definidos no software usado com seu equipamento na etapa seguinte.
Inspecione o arquivo exportado na escala pretendida antes de usar o material.
O fluxo de trabalho real
Da geometria-fonte a um SVG que você pode continuar editando
A geração é uma etapa do projeto, não o fim do processo de criação.
02
Gere dentro do contorno escolhido
Escolha um perfil de encaixe integrado ou personalizado, defina a grade e as distâncias e gere. Revise o resultado em vez de considerar a primeira saída definitiva.
03
Refine os caminhos e exporte o SVG
Use as alças de seleção, Layers, Point Edit, agrupamento e os valores de Inspector para preparar o documento para a próxima ferramenta do seu fluxo.
Exemplos criados pela equipe do produto
Entradas, resultados no app e próxima edição
Cada exemplo da equipe do JigsawDesigner registra o objetivo, a geometria-fonte, o resultado no app e a próxima edição vetorial.
De um contorno irregular a linhas de corte editáveis
- Objetivo
- Preencha um contorno fechado desenhado à mão com um padrão de quebra-cabeça preservando sua borda externa.
- Modelo

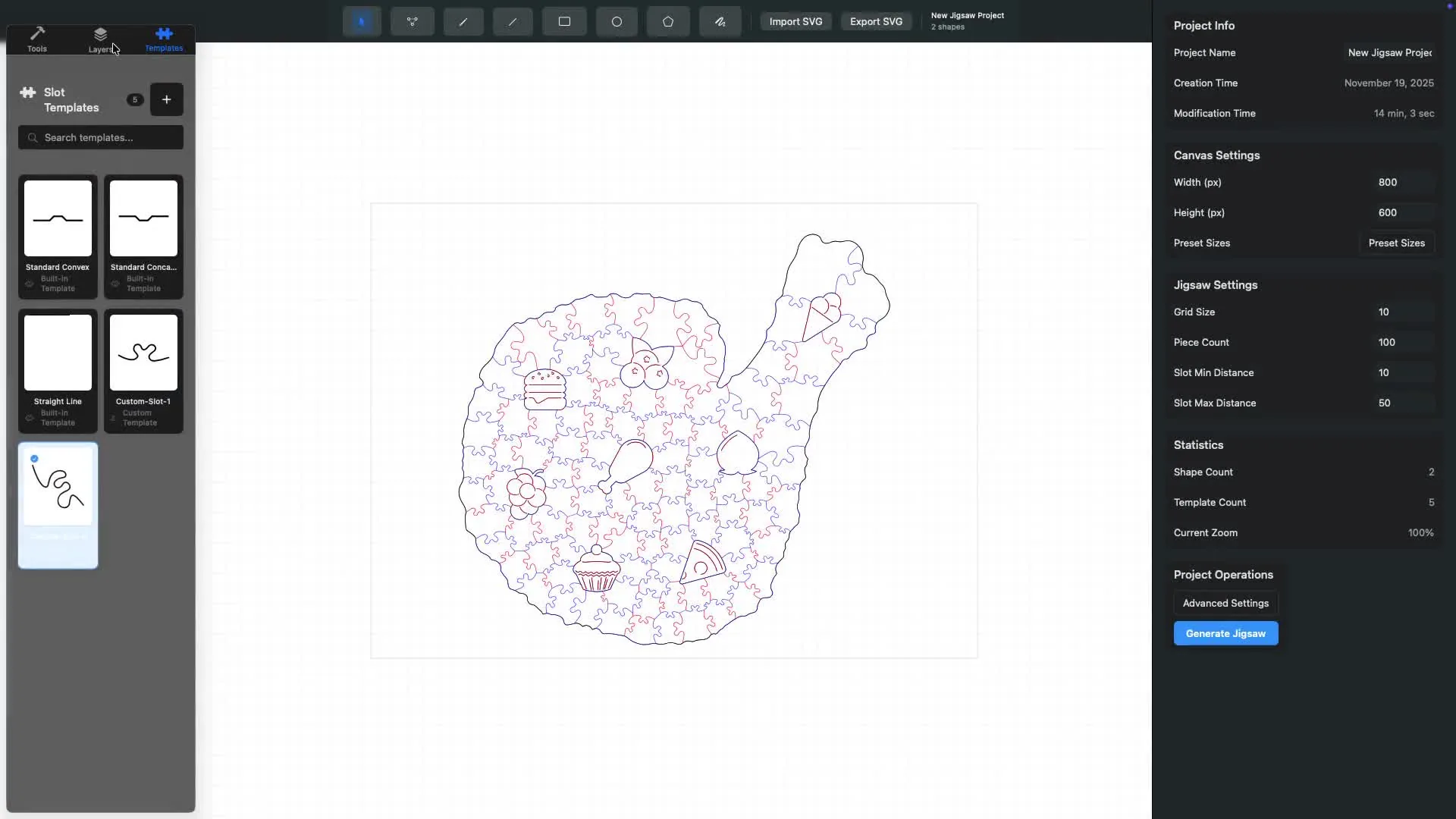

- Um perfil de encaixe côncavo personalizado selecionado no painel Templates
- Próxima edição
- Selecione o grupo gerado, inspecione seus limites e mude para Point Edit para fazer ajustes locais no contorno.
Silhueta detalhada com aberturas internas
- Objetivo

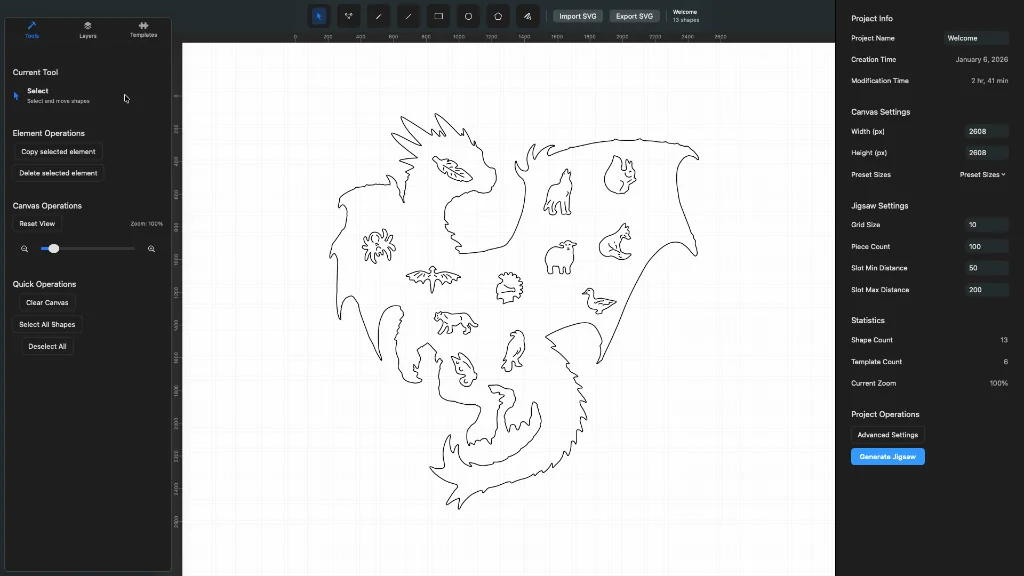

- Gere um padrão em um contorno complexo de dragão preservando as formas menores dentro dele.
- Modelo
- Um perfil de encaixe personalizado selecionado no painel Templates
- Próxima edição
- Inspecione áreas estreitas e aberturas internas e ajuste caminhos individuais onde o fluxo posterior exigir mais espaço.
De um SVG importado a um projeto organizado
- Objetivo
- Abra um SVG organizado em camadas, confira se a composição visível foi importada corretamente e mantenha-o junto com outros projetos editáveis.
- Modelo
- Não utilizado — este exemplo documenta a importação SVG e a organização do projeto
- Próxima edição
- Inspecione os grupos importados e a escala antes de escolher ou desenhar um contorno fechado para a geração.
Um fluxo de trabalho, três dispositivos Apple
Use a tela adequada para cada etapa do projeto
O mesmo editor principal está disponível no Mac, iPad e iPhone. As capturas abaixo são da compilação 1.6 atual do produto.
Mac
Área de trabalho SVG completa
iPad
Edição vetorial por toque
iPhone
Fluxo de seleção compacto
Importação SVG
Abra a arte vetorial e inspecione sua estrutura visível
Edição de caminhos
Edite âncoras, grupos, transformações e caminhos de desenho.
Perfis de encaixe personalizados
Desenhe ou importe o formato de encaixe usado pelo gerador.
Biblioteca de projetos
Mantenha os estudos editáveis organizados para futuras revisões.
Depois da exportação
Trate a fabricação como uma etapa de validação separada
O JigsawDesigner entrega geometria SVG. Seu software de corte e seu equipamento continuam responsáveis pelas operações, configurações do material e segurança.
- 01
Exportar SVG
Mantenha o projeto editável e exporte a geometria necessária na etapa seguinte.
- 02
Inspecione a transferência
Confirme unidades, escala, caminhos duplicados, interpretação dos traços e operações pretendidas.
- 03
Faça um teste com o material
Faça um teste pequeno e siga as orientações do fabricante do equipamento antes de usar uma chapa inteira.
- 04
Faça e documente
Registre fora do JigsawDesigner as configurações finais de material e máquina para poder repeti-las.
O JigsawDesigner não substitui o software de corte, a documentação do equipamento nem os procedimentos de operação segura.
Comece com 5 gerações gratuitas
Premium adiciona geração ilimitada e exportação SVG. A Apple processa as assinaturas mensais e anuais.
Gratuito
Experimente o fluxo principal de geração.
- 5 gerações de quebra-cabeça
Premium
Continue gerando e exporte o SVG.
- Geração ilimitada de quebra-cabeças
- Exportação SVG
Compare Gratuito e Premium
A App Store mostra o preço atual para sua região.
Dúvidas antes de começar
Posso usar meu próprio contorno?
Sim. Desenhe um contorno vetorial fechado ou importe uma geometria SVG adequada e escolha o contorno usado na geração.
Posso editar o quebra-cabeça depois de gerar?
Sim. As linhas de corte geradas retornam ao documento como geometria SVG editável.
Qual formato posso exportar?
Atualmente, o JigsawDesigner exporta SVG. A exportação SVG está incluída no Premium.
O app escolhe as configurações do laser?
Não. Valide unidades, escala, material, kerf, operações, potência, velocidade e segurança no fluxo posterior do seu equipamento.
